型番：DA520-5-3(12X55)-QCW-CON　メーカー：Picotronic GmbH　商品コード：L000177

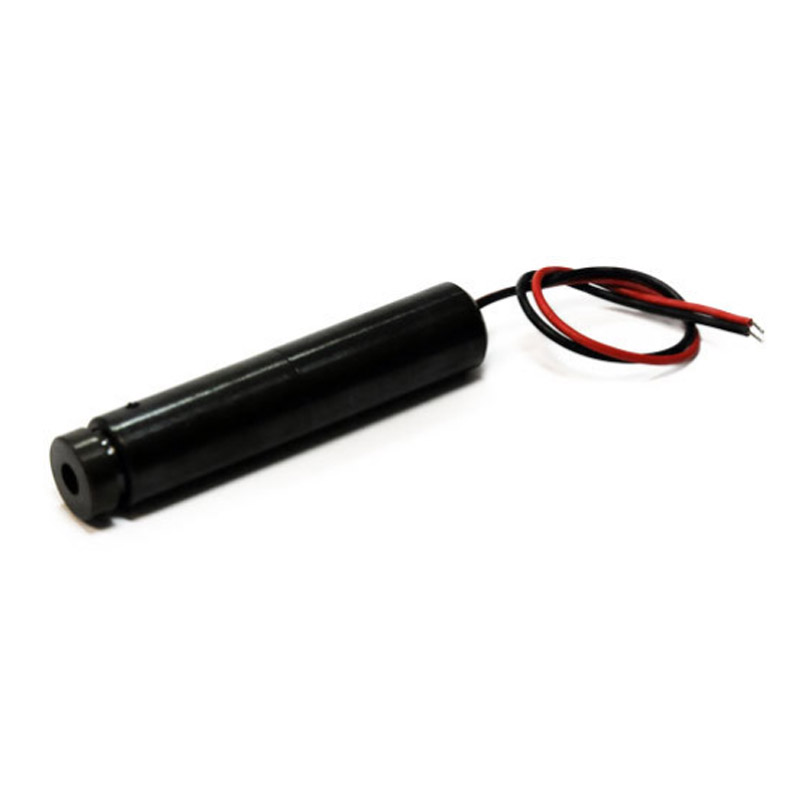

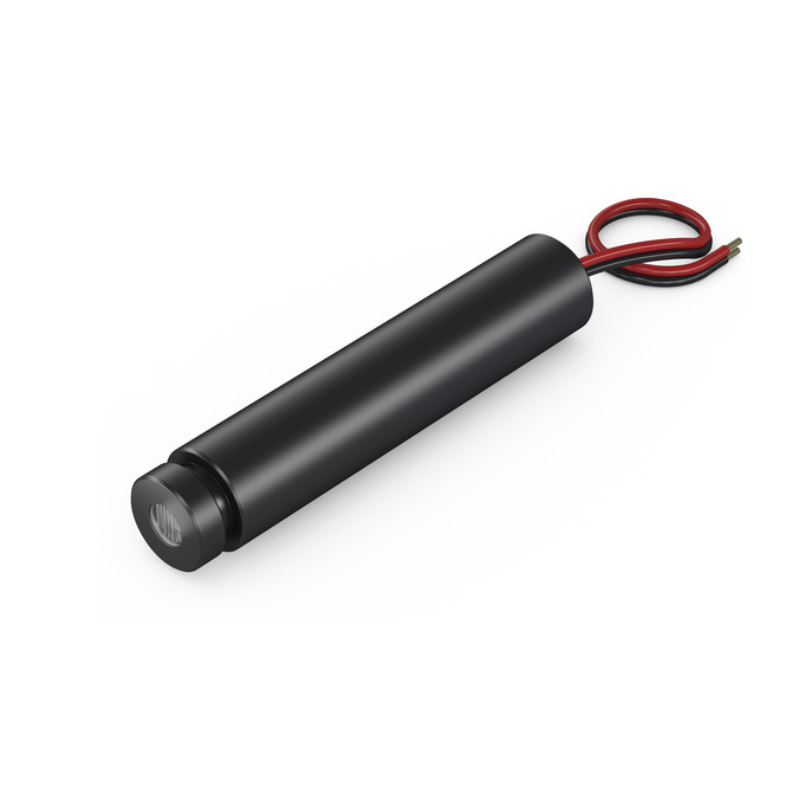

5mW Green Adjustable Isolated Dot Lasermodule (QCW-CON)

5mW Green Adjustable Isolated Dot Lasermodule (QCW-CON)
5mW Green Adjustable Isolated Dot Lasermodule (QCW-CON)
5mW Green Adjustable Isolated Dot Lasermodule (QCW-CON)
5mW Green Adjustable Isolated Dot Lasermodule (QCW-CON)

DA520-5-3(12x55)-QCW-CON データシート.pdf

メーカー希望小売価格: €325.97 波長: 520nm-
出力: 5mW-
電流: 15mA-70mA
電圧: 2.7V-3.3V
パッケージ: MODULE
テクノロジー: Dot Laser
拡がり角: A - 0.1 mrad

Adjustable isolated Dot lasermodule, green, 520nm, 5mW, 3DC, 12x55mm, class 3R, internal modulation 1kHz, with connector for power supply.

• Isolated housing
• Laser Class 3R
• Compact size
• Anti-reflex coating

< Main Parameters (*) >
Wavelength typ 520 nm
Optical Output Power typ 5 mW
Operating Voltage min 2.7　typ 3　max 3.3 V DC
Operating Current min 15　typ 50　max 70 mA
Operating Temperature min -10　max 60 °C
Storage Temperature min -40　max 80 °C

< Main Data >
Warranty 1 years

< Technical Parameters >
Lifetime > 6,000 h
RoHS yes

< Optical Parameters >
Beam Shape Dot
Laser Class 3R
Divergence A - 0.1 mrad
Size of Laserdot adjustable
Operating Distance 100 m
Optics glass lens AR coated
Laser technology Single Mode Diode
Focus adjustable
internal modulation frequency 1 kHz

< Electrical Parameters >
Potential of Housing isolated
Connector　2.5 mm DC plug (GND poleinner)

< Mechanical Parameters >
Size Ø12x55 mm
Material aluminium
Cable length 100 mm
Wire type 26AWG, 0,14mm²
Output Aperture 5 mm
Housing Color black
Weight 13 g

(*) Over the complete operating temperature range
